万通EoC双向改造应用


1、 广州某小区宽带接入
    网络环境:
    小区大楼多以20-30层高楼为主,每层楼的用户较多,用户密集;HFC网络采用光纤到小区,通过光站分多根同轴电缆到大楼不同楼层的管井中,再利用有线电视信号放大器对CATV信号放大后输出到每一户家庭。
改造方案:

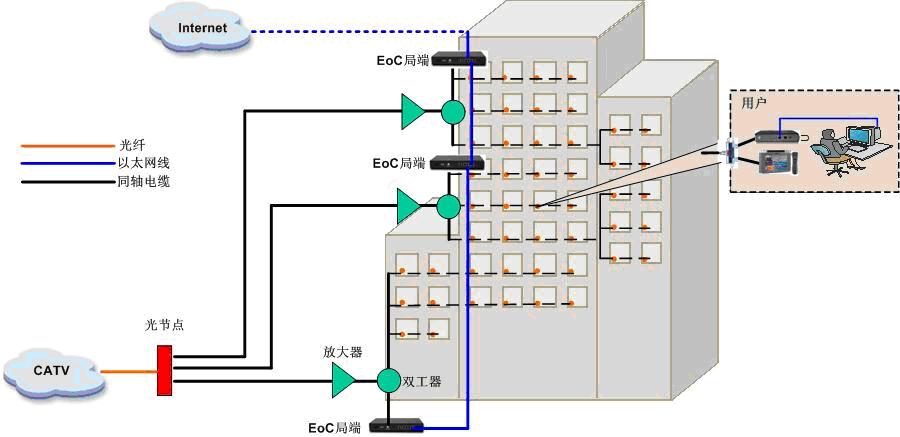

图1

    如图1所示,宽带IP信号采用无线WLAN技术引到大楼楼顶,在每一个放大器之后部署万通EoC局端设备,把宽带IP信号用五类线引到最高的万通EoC局端处,再通过万通EoC局端上的交换机把IP信号相互连接起来,最后只需对需要开通宽带业务的家庭安装一台万通EoC终端设备即可实现宽带接入。

2、 北京某小区宽带接入
    网络环境:
    此小区的光纤网络未做任何改造,一个光站全部覆盖整个小区大概2000多户,光站分四根同轴电缆输出,再通过分支分配器输出给多个大楼;从光站到最终用户有过一级放大器和二级放大器的线路情况,同轴电缆线路距离较长,线路衰减较大。同时目前情况下客户不想做光纤改造方案。

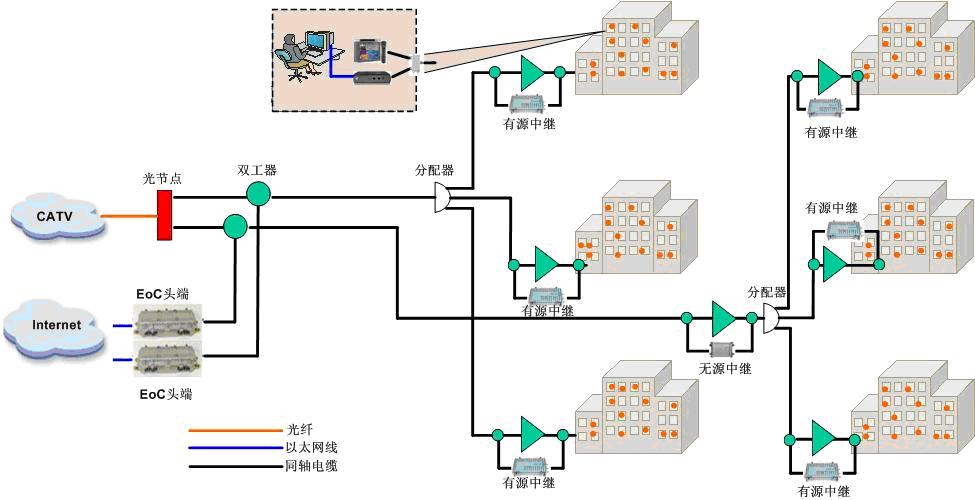

图2

    改造方案:
    鉴于以上同轴电缆衰减较大的情况,我公司采用万通EoC头端加有源再生中继为主的整体解决方案,如图2所示,在小区光节点部署万通EoC头端设备,通过双工器把CATV信号与IP信号混合到同轴电缆当中,在室外放大器处部署万通EoC无源中继,在楼道放大器处部署万通EoC有源再生中继即可实现小区宽带接入。

3、 山东某小区双向改造
    网络环境:
    此小区的光纤网络已经改造到楼,一个ONU大致带3栋大楼,每个楼4个单元,每单元12户,12×4×3=144户;楼内无有线电视放大器,此小区主要为了开展宽带接入及有线电视双向互动业务,因此,同时开通用户较多。

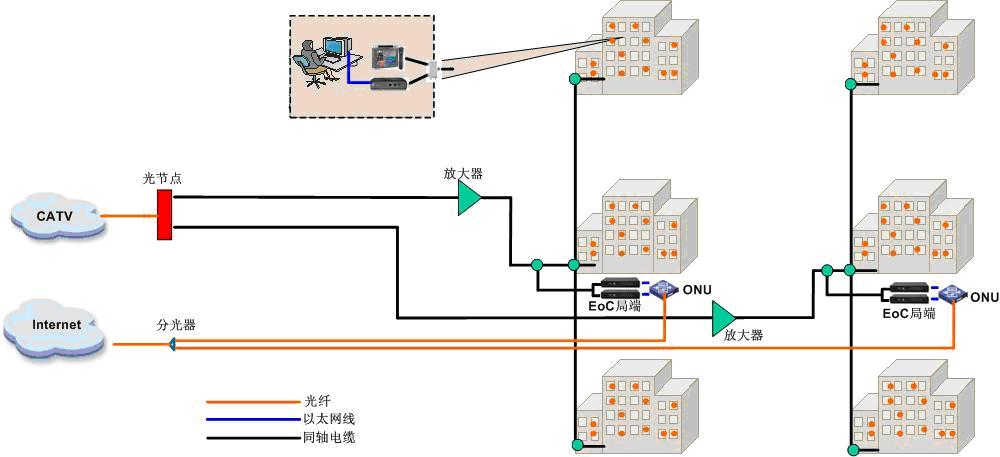

图3

    改造方案:
    鉴于同时开通的用户数较多,我公司采用在ONU楼道处叠加多个万通EoC局端设备,多个万通EoC局端设备利用多个不重叠信道再混合到同一根同轴电缆当中传输,如图3所示。
