"万通EoC"HFC网络双向改造解决方案


"万通EoC"HFC网络双向改造完整解决方案

    北京六合万通微电子技术有限公司凭借在无线通信核心芯片领域的雄厚实力,自主开发了可应用于有线电视HFC双向改造的降频WLAN芯片组“万通EoC(Ethernet over Cable)”。该芯片组由以下两个部分组成:适用于广电双向改造的万通EoC基带/MAC芯片和1.1GHz万通EoC射频芯片,并在此芯片组的基础上向客户提供一系列参考设计及模块。

    万通EoC有线电视网络双向改造方案具有成本低、稳定性高、带宽高等特性可完整实现CATV、电话、计算机信号在HFC双向网络最后100米的传输,与ePON等结合,将大大推动HFC数字化双向改造和三网合一的应用发展。

1、光纤到楼EoC双向改造解决方案
    由于铜资源越来越紧缺,铜价不断上涨,铜缆越来越贵;而光纤、光设备不断降价,越来越便宜。“光进铜退”自然成为发展趋势。HFC网络的光纤越来越靠近用户、每个光节点覆盖的用户数越来越少。由于光纤到楼甚至到单元的快速发展,再加上资源丰富的同轴电缆网入户,因此基于最后100米同轴电缆网的双向网络改造成为了广电运营商关注的焦点,同时最后100米同轴电缆网双向接入技术也成为当前市场研究的热点。
    万通EoC解决方案对于解决光纤到楼、楼道后的同轴电缆网提供高速双向通讯通道。该方案可满足广电用户对点播回传、接入互联网等多业务需求。不论是树型网络结构还是星型网络结构,只需将万通EOC局端部署在楼道,再将CATV信号和数据信号进行合成,通过原有HFC线缆传送到户,最终通过万通EOC终端分离出CATV信号和数据信号。万通EOC充分利用原有的网络同轴电缆和分支分配器资源,无需对原网络做任何的改动,能有效节约建网成本。

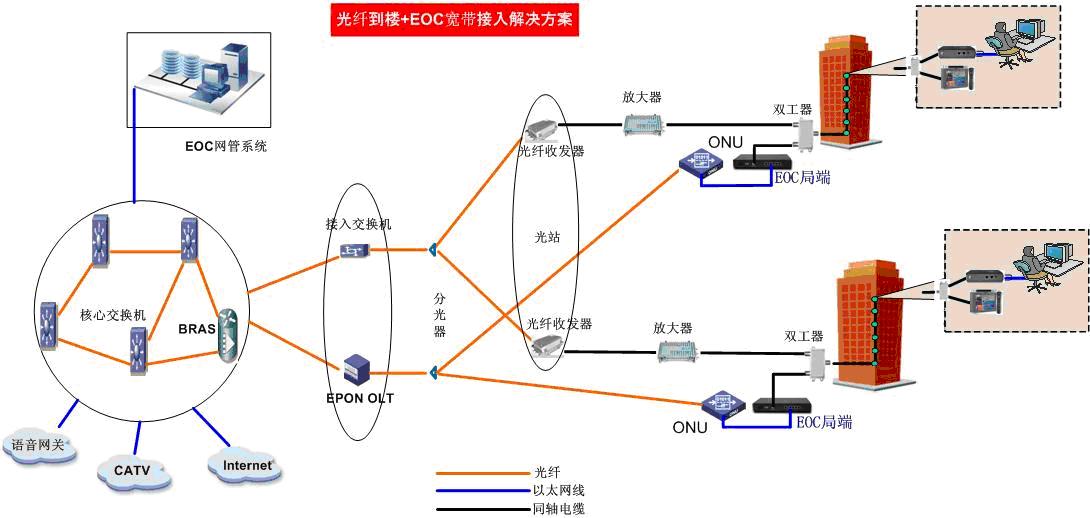

示意图1

    如示意图1所示,只要在楼道ONU处部署万通EOC局端,用户家里接入一个万通EOC终端即可使用,不用对原有线路做任何改动。万通EoC支持多个独立信道,可同时共缆传输,如今后用户数和带宽需求增加时只需叠加多个信道即可实现。


    方案特点

  • 无需改造施工简单,在原有的HFC网络上只需添加少许EoC设备便可实现上网、回传数据等功能。
  • 无论树型网络结构还是星型网络结构都可使用,网络适应性较强。
  • 初期投入小,可迅速开展业务,在用户容量上升的情况下,可叠加,可扩容。减少重复投资的浪费。
  • 利用高频传输和OFDM调制技术有效的抑制回传噪声,增加了网络的稳定性,减少网络维护成本。
  • 万通EoC采用PCF动态的时分机制,有效避免多设备并发时的相互冲突,大大提高EoC设备通讯效率。
  • 设备技术成熟、支持多种管理方式、网管系统完善。
  • 设备成本低,性价比极高。
无需改造施工简单,在原有的HFC网络上只需添加少许EoC设备便可实现上网、回传数据等功能。

2、光迁到小区EoC双向改造解决方案
    随着广电有线电视运营商面临电信IPTV、直播卫星及地面数字电视业务的加入,有线电视用户也会不断流失。因此,现有单向广播电视业务的劣势日益呈现,而单一的数字电视整体转换并不能改变有线电视网络的困境,有线电视网络的唯一出路就是走双向化,提供多业务以提高自身的竞争优势。
    在国内很多地方,绝大多数有线电视网络还没有实现光纤到楼的情况,一些老的社区尤为明显。利用全国数字电视整体转换的浪潮之际,加快有线电视网络运营商部署双向网络的步伐,实现有线电视网络运营商向数字化、双向化道路迈进,在今后的信息化竞争中处于优势地位;六合万通自主研发了过放大器技术的EoC双向网络改造解决方案。

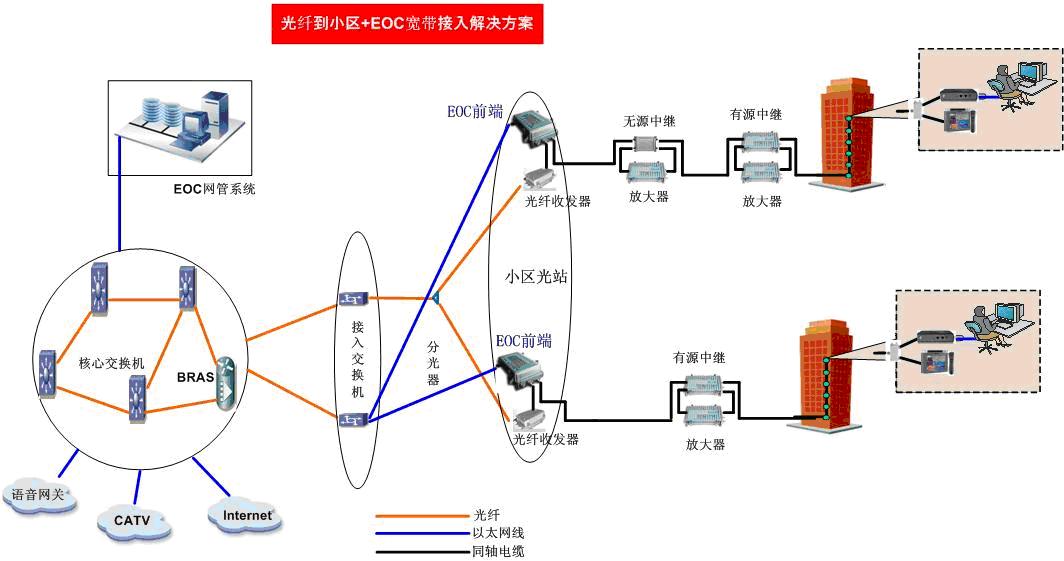

    如图2所示,在小区光站部署万通EoC前端设备,利用六合万通的双工器与有线电视信号CATV混合到同轴电缆当中,无源中继用于跨接放大器,把有线电视信号分离给有线电视放大器,EoC信号直接输出。万通EOC有源中继将有线电视信号与数据信号分离,有线电视信号被送到原放大器放大后再送入EOC网桥,万通EOC有源中继将数据信号放大或者再生后与放大过的有线电视信号混合,输出给下游的电缆分配网络。而在用户家中安装一台万通EoC终端即可完成双向改造。



示意图2

    方案特点

  • 只需对有线电视放大器处简单改造、施工简单,在原有的HFC网络上添加少许EoC设备便可实现上网、回传数据等功能。
  • 无论树型网络结构还是星型网络结构都可使用,网络适应性较强。
  • 初期投入小,可迅速开展业务,在用户容量上升的情况下,可叠加,可扩容。减少重复投资的浪费。
  • 利用高频传输和OFDM调制技术有效的抑制回传噪声,增加了网络的稳定性,减少网络维护成本。
  • 万通EoC采用PCF动态的时分机制,有效避免多设备并发时的相互冲突,大大提高EoC设备通讯效率。
  • 设备技术成熟、支持多种管理方式、网管系统完善。
  • 设备成本低,性价比极高。

3、宾馆酒店EoC宽带接入解决方案
    随着信息化发展步伐的加快,人们对于互连联网和生活娱乐的需求也在不断的增加。出差、旅行的人员对网络的依赖性也在增加。此时,宾馆酒店内的网络便成为了这部分人的必须之品。统计资料显示,酒店客户中45%的人有上网需求,并且其中有30%的客人提出了高速上网的要求,而绝大部分客人希望能提供更多的娱乐项目(如:VOD,网络游戏等)。因此对酒店的网络环境的要求也愈来愈高了。酒店提供的上网服务包括会议室,大堂,商务中心和房间上网服务四种,透过Internet 和 Notebook电脑的应用,旅馆的客房就是他们的办公室。商务旅客是最好的客人,他们付最高的费用,在旅馆消费,如果旅馆不能提供连接Internet服务,商务旅客很难留住。
    酒店宽带网络的需求主要有Internet网络宽带接入、网络娱乐服务和公益信息服务。作为商务旅客的主要场所,提供以上的网络信息服务将成为一个宾馆酒店的主要竞争手段。因此,选择何种宽带接入方案,并能适应今后系统的需求就显的尤为重要。六合万通自主研发的EoC系统充分利用了宾馆酒店里的有线电视同轴网实现宽带接入,无需对线路做任何改造,也无需再铺设任何线路。此方案今后对有线电视网、电信网、电话网三网合一提供了良好的平台。

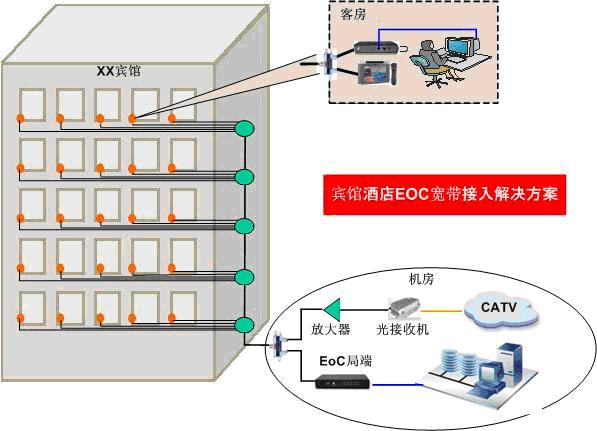

    如图示3所示,在酒店机房或服务器端接入万通EOC局端设备,通过双工器把EoC局端设备和有线电视CATV混合到同轴电缆当中,然后酒店房间放置一个EOC终端即可。



示意图3

    方案特点

  • 利用原有有线电视网传输,施工简单,只需求铺设设备,无需再布任何线缆,真正实现不影响宾馆酒店的照常运营。
  • 无论树型网络结构还是星型网络结构都可使用,网络适应性较强。
  • 万通EoC局端可叠加多个独立信道,可适应今后高带宽需求,网络扩容简单。IP信号利用高频在同轴电缆中传输,完全不影响有线电视信号。
  • 万通EoC采用PCF动态的时分机制,有效避免多设备并发时的相互冲突,大大提高EoC设备通讯效率。
  • 和数字机顶盒结合,轻松实现VOD点播业务。
  • 万通EoC终端可兼容符合Wi-Fi标准的移动设备,方便顾客无拘无束的自由网上冲浪。
  • 设备技术成熟、支持多种管理方式、网管系统完善。
  • 设备成本低、性价比极高。
